Заточка разверток

заказать

Износ разверток осуществляется по ленточке, передним и задним поверхностям. Путем заточки, инструмент можно восстановить до 6-10 раз не снижая точность размеров отверстий допустимых значений.

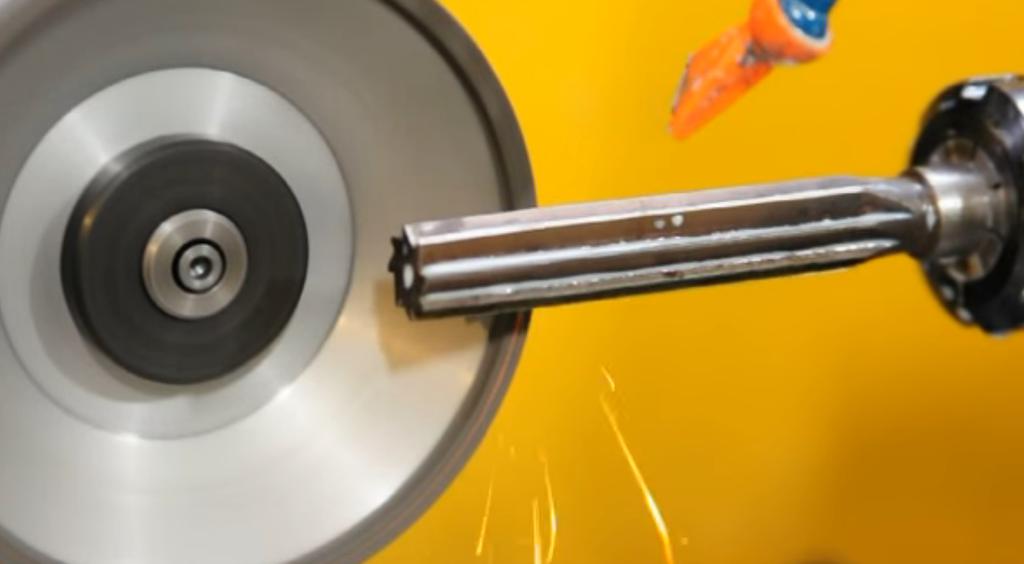

Выполняем заточку разверток на специализированном точильном станке с учетом назначения, конструкции и материала режущей части развертки, которая может быть:

насадной или с хвостовиком;
ручной или машинной;
цилиндрической, конической или ступенчатой.

На завершающем этапе проводим доводку (завершающую обработку) чашечным кругом на доводочном аппарате.

Применяем устройства:

Заточный и шлифовальные станки

Инструменты из быстрорежущей стали обрабатываем по схеме:

Затачиваем переднюю поверхность зубьев на заточном станке;
Шлифуем на круглошлифовальном станке заборный и обратный конусы (по размерам, указанным в чертежах), также калибрующую часть с припуском 0,01 — 0,025 мм;
Затачиваем заднюю поверхность под углом с припуском ленты, шириной до 0,5 мм;
Доводим переднюю поверхность под углом γ;
Проводим протирку калибрующей части алмазными или чугунными притирами;
Подвергаем доводке заднюю поверхность зубьев под углом α, с выдерживанием установленной ширины ленточки.

Разверстки с твердосплавными пластинами обрабатываем по другой схеме:

Шлифуем на круглошлифовальном станке торцевую и рабочую часть зубьев с припуском 0,2 — 0,05 мм;
Срезаем технические перемычки, если пластины напайные, затачиваем фаску передней части, с зубьев счищаем припой;
Затачиваем заднюю поверхность по стальной державке под углом α +4°;
По завершению предварительных процедур (заточки и шлифовки), поочередно шлифуем на круглошлифовальном стане обратный конус, цилиндрическую калибрующую часть (минимальный припуск 0,02 мм для доводки), заборный конус под углом φ, направляющий конус под углом 45°.

После выполняем доводку по передней поверхности по фаске с передним углом γ и по калибрующей части.

Промышленный микроскоп, угломер

Используются для определения точности углов восстанавливаемой развертки.

Точный доводочный станок с чашечным кругом

Инструмент устанавливается в центрах и опирается на упор передней частью. На шпинделе оборудования фиксируется доводочный круг. При доводке снимаемый припуск составляет не более 0,03 — 0,05 мм.

Осуществляем заточку по регламенту ГОСТов:

3509-71 ‒ регулируемые модели;
11179-71, 11177-84 ‒ конические;
7722-77 ‒ ручные;
1672-80 ‒ машинные;
29240-91 ‒ основные параметры;
11173-76 ‒ различные допуски.

Развертка относится к чистовым инструментам ‒ рабочие поверхности ее зубьев должны иметь не менее чем 8-9 уровень шероховатости. При притуплении заборной части, на калибрующие зубья будут приходиться повышенные нагрузки. В результате использования изношенного инструмента будут образовываться отверстия неверного диаметра.

Стоимость зависит:

От диаметра многолезвийного инструмента;
От материала производства (алюминий, нержавеющая или черная сталь).

Своевременная и регулярная обработка режущих кромок повышает их производительность, обеспечивает необходимую точность. Проводить ее необходимо до появления повреждений или большого износа.

В «ГК «Тантал» вы можете заказать Заточка разверток в Москве

Оказываем услугу заточка разверток по ТЗ и чертежам. Подберём режимы/оснастку под материал и требования к точности.
Для расчёта стоимости — отправьте параметры через форму заявки или звоните 8-800-222-86-39.

Что входит в услугу

Оценка состояния инструмента/детали и подбор технологии обработки.
Выполнение работ с контролем геометрии и качества кромок/поверхностей.
Рекомендации по эксплуатации/заточке/уходу (если применимо).

Что нужно для расчёта (КП)

марка/тип изделия и размеры;
материал, требуемые углы/параметры (если есть);
количество (шт./партия) и сроки;
фото/чертёж — если есть.

Стоимость

Цена зависит от размеров, материала, степени износа/сложности и объёма. Ключевые запросы: заточка разверток цена, заточка разверток стоимость, заточка разверток заказать, заточка разверток москва.

Как заказать

Отправьте параметры через форму.
Мы уточним требования и подготовим КП.
Выполним работы и согласуем выдачу/доставку.

FAQ

Работаете с партиями? Да, возможны штучные и серийные заказы.
Можно ли по чертежу? Да, принимаем ТЗ/чертежи и согласуем параметры.

Нужен расчёт? Отправьте параметры — подготовим КП.
